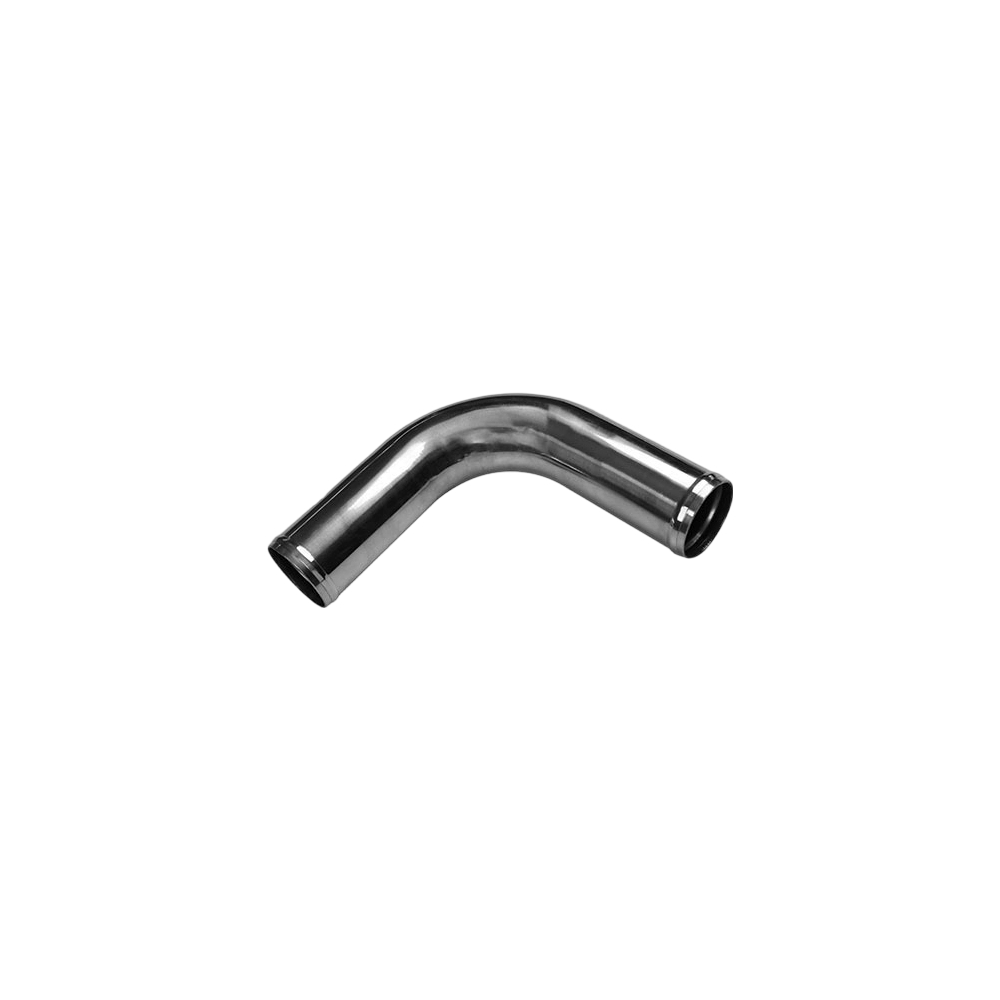

L-образная металлическая изогнутая выхлопная труба

L-образная металлическая изогнутая выхлопная труба

Обзор продукта

Наша металлическая изогнутая выхлопная труба L-образной формы представляет собой прецизионный выхлопной компонент, изогнутый на оправке, с L-образным изгибом под углом 90 градусов и удлиненными прямыми участками для универсальной прокладки выхлопных газов и легкой установки. Являясь ведущим производителем металлических компонентов, обработанных на станках с ЧПУ , мы производим высококачественные трубы с L-образными изгибами, которые обеспечивают превосходные характеристики текучести, долговечность и коррозионную стойкость для автомобильного, промышленного и морского применения.

Наши L-образные выхлопные колена, изготовленные из металлических трубок премиум-класса с использованием передовой технологии гибки оправок с ЧПУ, сохраняют постоянный внутренний диаметр по всему изгибу, обеспечивая неограниченный поток выхлопных газов. Если вам нужны штампованные сварные металлические детали OEM для серийных автомобилей или нестандартные металлические компоненты из нержавеющей стали для нестандартных конструкций выхлопных систем, наши L-образные трубы обеспечивают надежное качество и точные размеры с удлиненными прямыми участками для легкой сварки и установки.

Благодаря гладким, без складок изгибам оправки и большой длине прямых участков с обеих сторон изгиба под углом 90 градусов, эти L-образные трубы упрощают изготовление выхлопных труб, обеспечивая готовые к сварке прямые секции. Доступны различные диаметры, толщины стенок, длины опор и радиусы изгиба для различных применений. Идеально подходит для изготовления выхлопных систем по индивидуальному заказу, водосточных труб турбонаддува, коллекторных систем, соединений глушителей и высокопроизводительных выхлопных систем.

Технические характеристики

Варианты материала:

• Нержавеющая сталь 304/304L: Самый популярный выбор для высокопроизводительных выхлопных систем. Отличная коррозионная стойкость, устойчивость к высоким температурам до 1500°F (815°C) и хорошая формуемость. Идеально подходит для большинства автомобильных, гоночных и нестандартных выхлопных систем.
• Нержавеющая сталь 316/316L: премиум-класс с превосходной коррозионной стойкостью, особенно в соленой воде и агрессивных химических средах. Более высокое содержание молибдена для морского, прибрежного и экстремального промышленного применения.
• Нержавеющая сталь 409: Ферритная нержавеющая сталь, обычно используемая в автомобильных выхлопных системах OEM. Хорошая коррозионная стойкость, отличная термостойкость и экономичность. Титан-стабилизированный для улучшенной высокотемпературной стабильности.
• Нержавеющая сталь 439: ферритная нержавеющая сталь, стабилизированная титаном, обладающая хорошей коррозионной стойкостью и пластичностью. Распространено в выхлопных системах OEM, хороший баланс производительности и стоимости.
• Алюминированная сталь: экономичный вариант с алюминиево-кремниевым покрытием для защиты от коррозии. Обычно используется в OEM и бюджетных выхлопных системах. Хорошая термостойкость, но менее долговечна, чем нержавеющая сталь.
• Мягкая сталь/углеродистая сталь: экономичный выбор для индивидуального изготовления и бюджетных сборок. Требуется покрытие или покраска для защиты от коррозии. Легко сваривать и формовать.

Стандартные размеры (внешний диаметр):

• 1,5 дюйма (38 мм) — компактные автомобили, мотоциклы, небольшие двигатели.
• 2,0 дюйма (51 мм) — стандартные легковые автомобили, 4-цилиндровые двигатели.
• 2,25 дюйма (57 мм) — автомобили среднего размера, двигатели V6.
• 2,5 дюйма (63 мм) — самый популярный размер, двигатели V6/V8.
• 3,0 дюйма (76 мм) — высокопроизводительный двигатель V8, дизельные грузовики, двигатели с турбонаддувом.
• 3,5 дюйма (89 мм) — большой рабочий объем, мощные конструкции.
• 4,0 дюйма (102 мм) — тяжелые грузовики, большие дизельные, промышленные
• Доступны нестандартные размеры от 0,75 дюйма до 6 дюймов + диаметр.

Варианты толщины стенок:

• Калибр 18 (1,0 мм / 0,049 дюйма) — легкий вес, гоночное применение.
• Калибр 16 (1,5 мм / 0,065 дюйма) — стандартный автомобильный, наиболее распространенный.
• Калибр 14 (2,0 мм / 0,083 дюйма) — тяжелые грузовики, промышленность.
• Калибр 12 (2,5 мм / 0,109 дюйма) — сверхтяжелая работа, экстремальные условия.
• Возможна нестандартная толщина стенок для особых требований

Конфигурация L-изгиба:

• Угол изгиба: 90 градусов (L-образная форма/прямой угол)
• Радиус осевой линии (CLR): стандарт 1,5D; 1D, 2D, доступны на заказ
• Метод гибки: гибка оправки с ЧПУ для обеспечения постоянного внутреннего диаметра.
• Длина прямой ножки: обычно от 6 до 18 дюймов с каждой стороны (полностью настраивается).
• Доступны конфигурации с равными или неравными ножками.
• Торцевая обработка: прямой разрез, без заусенцев, расширенный или расширяющийся.
• Поверхностная обработка: Фрезерованная, полированная или матовая.

Особенности и преимущества продукта

Наши прецизионные промышленные металлические запасные части для Г-образных колен выхлопных труб обладают многочисленными преимуществами:

Удлиненные прямые ножки для легкой установки

Наши коленчатые выхлопные трубы L-образной формы имеют большие прямые участки с обеих сторон изгиба под углом 90 градусов, что значительно упрощает установку и изготовление. В отличие от стандартных коротких колен, которые обеспечивают минимальное количество прямых труб для сварки, наши L-образные колена предлагают прямые трубы длиной от 6 до 18 дюймов или более на каждой опоре. Эта дополнительная длина дает производителям и монтажникам достаточно материала для резки по длине, внесения корректировок и создания прочных и чистых сварных соединений. Прямые секции также облегчают выравнивание изгиба с существующими компонентами выхлопной системы, проверку посадки перед сваркой и выполнение точных регулировок. Независимо от того, являетесь ли вы профессиональным производителем или любителем домашних работ, удлиненные прямые ножки наших L-образных изгибов упрощают работу с вытяжкой и сокращают время установки.

Прецизионная гибка оправок с ЧПУ

Наши L-образные металлические выхлопные колена производятся с использованием современной технологии гибки оправок с ЧПУ, что обеспечивает непревзойденную точность и стабильность. В отличие от обычной гибки прессом, которая приводит к сдавливанию, сморщиванию и сужению трубы на изгибе, гибка оправкой сохраняет идеальный, постоянный внутренний диаметр на протяжении всего изгиба в 90 градусов. Гибкая оправка, вставленная внутрь трубы при изгибе, поддерживает внутреннюю стенку и предотвращает обрушение. Результатом являются гладкие изгибы без складок и отсутствие ограничений потока. Система ЧПУ гарантирует, что каждый изгиб будет идентичен — одинаковый угол, одинаковый радиус, одинаковая длина опор, одинаковое качество — партия за партией. Для высокопроизводительных приложений это означает улучшение дыхания двигателя, увеличение мощности и крутящего момента, а также более эффективную эвакуацию выхлопных газов.

Металлическая конструкция премиум-класса

Наши L-образные выхлопные колена, изготовленные из высококачественных металлических трубок, обеспечивают исключительную долговечность и производительность. Марки нержавеющей стали обеспечивают естественную коррозионную стойкость благодаря защитному слою оксида хрома, который предотвращает ржавчину и коррозию даже в суровых условиях с дорожной солью, влажностью и высокими температурами. В отличие от компонентов выхлопной системы из мягкой стали, которые могут проржаветь за несколько лет, L-образные изгибы из нержавеющей стали могут прослужить весь срок службы автомобиля при правильном обслуживании. Устойчивость к высоким температурам гарантирует, что трубы могут выдерживать экстремально высокие температуры выхлопных газов без деформации, растрескивания или разрушения. Доступны различные марки материалов в соответствии с вашими требованиями к коррозионной стойкости, температуре и бюджету.

Принцип работы

Металлическая изогнутая выхлопная труба L-образной формы обеспечивает плавный и прочный путь для выхлопных газов, позволяя изменять направление выхлопной системы на 90 градусов (под прямым углом). Форма «L» получила свое название от конфигурации изгиба: два прямых участка трубы, соединенных плавной кривой под углом 90 градусов, напоминающей заглавную букву L. Когда горячие выхлопные газы входят в один конец трубы, они проходят через прямой участок трубы, плавно обтекают изгиб оправки под углом 90 градусов и выходят через другой прямой участок, теперь двигаясь перпендикулярно своему первоначальному направлению. Конструкция, изогнутая на оправке, гарантирует, что внутренний диаметр трубы остается постоянным на протяжении всего изгиба, а не сжимается или сужается, как в более дешевых трубах, согнутых под прессом. Постоянный диаметр имеет решающее значение, поскольку любое ограничение или сужение создает противодавление, которое снижает эффективность и производительность двигателя. Поддерживая плавный, неограниченный путь потока, изогнутая на оправке L-образная труба позволяет выхлопным газам течь свободно с минимальной турбулентностью и потерей давления. Удлиненные прямые секции опор с обеих сторон обеспечивают достаточно материала для сварки, зажима или соединения с другими компонентами выхлопной системы, что упрощает установку и изготовление. Металлический материал (нержавеющая сталь, алюминизированная сталь или мягкая сталь) обеспечивает прочность и термостойкость, необходимые для удержания горячих выхлопных газов, а также устойчивость к коррозии, вызываемой влагой, дорожной солью и факторами окружающей среды. Трубы с L-образным изгибом являются одними из наиболее часто используемых компонентов выхлопной системы, поскольку часто требуется поворот на 90 градусов для направления выхлопных газов вокруг компонентов двигателя, вдоль направляющих шасси, под полом автомобиля и к заднему выходу. Удлиненные прямые ножки делают L-образные изгибы особенно универсальными для нестандартных выхлопных работ, где требуется точная обрезка и подгонка. Они используются во всем: от запасных выхлопных систем до высокопроизводительных гоночных моделей, водосточных труб турбонаддува, коллекторов и индивидуальных проектов изготовления.

Часто задаваемые вопросы

Вопрос: В чем разница между L-образным изгибом и стандартным коленом на 90 градусов?

О: Основное отличие – это длина прямых участков по обе стороны от изгиба. Стандартное колено под углом 90 градусов (иногда называемое уличным коленом или коленом трубы) обычно имеет очень короткие прямые участки — часто достаточные для соединения, может быть, один-два дюйма. Они разработаны в первую очередь как фитинги для соединения двух труб под прямым углом. L-образный изгиб (также называемый L-образным изгибом трубы) имеет значительно более длинные прямые участки по обе стороны от изгиба на 90 градусов — обычно 6 дюймов, 12 дюймов, 18 дюймов или более. Эти удлиненные прямые секции делают L-образные изгибы гораздо более универсальными для изготовления выхлопных систем по индивидуальному заказу, поскольку они предоставляют достаточно материала для резки по длине, внесения корректировок и создания чистых сварных соединений. При изготовлении выхлопной системы по индивидуальному заказу обычно предпочтительнее использовать L-образные изгибы, поскольку вы можете обрезать их до нужной длины. Стандартные колена чаще встречаются в водопроводных и промышленных трубопроводах, где необходимы точные соединения заранее заданного размера. Мы предлагаем оба стиля и можем создать индивидуальные конфигурации с любой длиной ног, которая вам нужна.

Вопрос: Как определить правильный радиус изгиба L-образного колена выхлопной системы?

A: Радиус изгиба — обычно определяемый как радиус осевой линии (CLR) или кратный диаметру (например, 1,5D) — влияет как на физическое пространство, занимаемое изгибом, так и на характеристики потока выхлопных газов. Большие радиусы изгиба (например, от 1,5D до 2D) обеспечивают более плавный поток с меньшей турбулентностью и противодавлением, что улучшает производительность. Однако они занимают больше места и могут не поместиться в тесных помещениях. Более узкие радиусы изгиба (например, от 1D до 1,2D) более компактны и подходят для более ограниченного пространства, но создают большую турбулентность и ограничение потока. Для большинства высокопроизводительных выхлопных систем радиус осевой линии 1,5D является стандартным балансом между эффективностью потока и компактностью. В гоночных приложениях, где позволяет пространство, больший радиус может обеспечить незначительное улучшение потока. Для тесных моторных отсеков или компактных установок вам может потребоваться более узкий радиус. Чтобы выбрать, сначала измерьте доступное пространство, где должен поместиться изгиб. Затем выберите наибольший радиус, который поместится в этом пространстве, чтобы максимизировать производительность потока. Также учтите, что более крутые изгибы труднее изготовить без складок и смятия, поэтому качество становится еще более важным при малых радиусах. В наших стандартных L-образных изгибах используется CLR 1,5D, но мы можем изготовить радиусы от 1D до 3D+ по вашему желанию.
