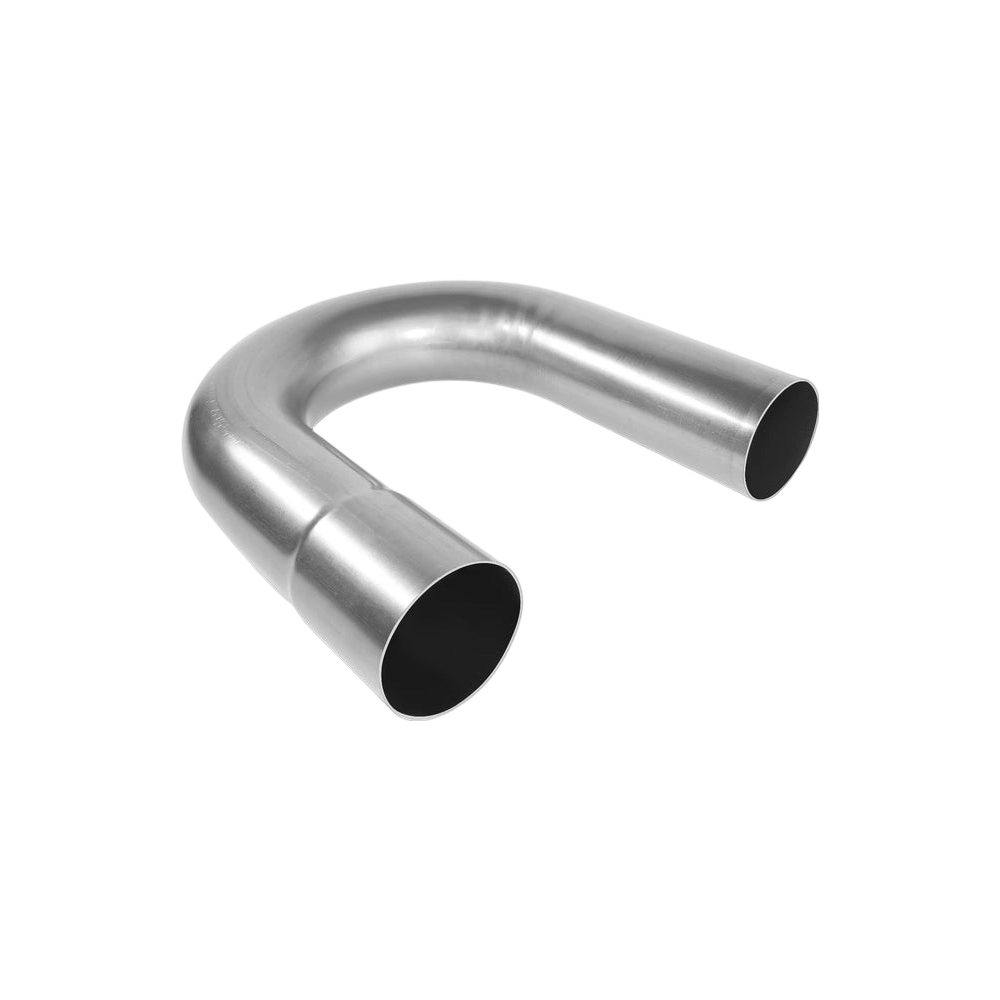

Наша U-образная металлическая изогнутая труба представляет собой прецизионный выхлопной компонент, изогнутый на оправке, имеющий симметричную U-образную кривую на 180 градусов с прямыми отрезками одинаковой длины для универсальной прокладки выхлопных газов и конфигураций с петлевой обратной связью. Являясь ведущим производителем металлических компонентов, обработанных на станках с ЧПУ , мы производим высококачественные U-образные трубы, которые обеспечивают превосходные характеристики текучести, долговечность и коррозионную стойкость для автомобильного, промышленного и морского применения.
Наши U-образные гибочные трубы, изготовленные из металлических труб премиум-класса с использованием передовой технологии гибки оправок с ЧПУ, сохраняют постоянный внутренний диаметр на протяжении всей 180-градусной кривой, обеспечивая неограниченный поток выхлопных газов. Симметричный дизайн с ножками одинаковой длины с обеих сторон обеспечивает сбалансированный поток и простоту выравнивания. Если вам нужны штампованные сварные металлические детали OEM для производственного применения или металлические компоненты из нержавеющей стали для нестандартных выхлопных систем, наши U-образные трубы обеспечат надежное качество и точные размеры.
Благодаря гладким, без складок изгибам оправки и равным прямым участкам по обе стороны от изгиба на 180 градусов, эти U-образные трубы обеспечивают полное изменение направления потока при компактных размерах. Доступны различные диаметры, толщины стенок, длины опор и радиусы изгиба для различных применений. Идеально подходит для изготовления выхлопных систем по индивидуальному заказу, петлевых систем, трубопроводов промежуточного охладителя, теплообменников и высокопроизводительных выхлопных систем.
Варианты материала:
Стандартные размеры (внешний диаметр):
Варианты толщины стенок:
Конфигурация U-образного изгиба:
Наши прецизионные промышленные металлические запасные части для U-образных коленных труб обладают многочисленными преимуществами:
Наши металлические изогнутые U-образные трубы имеют симметричную U-образную кривую под углом 180 градусов с прямыми отводами одинаковой длины с обеих сторон, что обеспечивает полное изменение направления потока при компактной и сбалансированной занимаемой площади. В отличие от J-образных колен с разной длиной отрезков, симметричная конструкция U-образного изгиба гарантирует, что входное и выходное отверстия идеально параллельны и выровнены по одной оси с фиксированным расстоянием между центрами, равным удвоенному радиусу изгиба. Эта симметрия делает U-образные изгибы идеальными для тех случаев, когда вам нужно, чтобы выхлоп или жидкость совершили полный поворот на 180 градусов и вышли параллельно тому месту, где они вошли. Равная длина опор также обеспечивает однородность материала для сварки или зажима с обеих сторон, что упрощает установку и изготовление. Независимо от того, строите ли вы петлевой выхлоп, систему промежуточного охлаждения или теплообменник, симметричная U-образная форма обеспечивает чистое и эффективное решение для изменения направления потока.
Наши U-образные металлические гибочные трубы производятся с использованием современной технологии гибки оправок с ЧПУ, что обеспечивает непревзойденную точность и стабильность. В отличие от обычной гибки на прессе, которая приводит к сдавливанию, сморщиванию и сужению трубы на изгибе, гибка на оправке сохраняет идеальный, постоянный внутренний диаметр на протяжении всего изгиба в 180 градусов. Гибкая оправка, вставленная внутрь трубы при изгибе, поддерживает внутреннюю стенку и предотвращает обрушение. Результатом являются гладкие изгибы без складок и отсутствие ограничений потока. Система ЧПУ гарантирует, что каждый U-образный изгиб идентичен — одинаковый угол, одинаковый радиус, одинаковая длина опор, одинаковая симметрия — партия за партией. Для высокопроизводительных приложений это означает улучшение дыхания двигателя, увеличение мощности и крутящего момента, а также более эффективную эвакуацию выхлопных газов. Точность также обеспечивает правильное выравнивание и установку, сокращая время установки и доработки.
U-образный изгиб обеспечивает полное разворот потока на 180 градусов при удивительно компактной занимаемой площади. Складывая трубу обратно на себя, U-образный изгиб позволяет полностью изменить направление, минимизируя при этом необходимое пространство. Это особенно ценно в тесных моторных отсеках, под автомобилем и компактных установках оборудования, где прямой участок трубы невозможен. Компактная U-образная форма также обеспечивает креативную прокладку выхлопных газов — например, конфигурации глушителя с обратной связью, турбоколлекторы с двойным входом или системы с двойным выходом, которые сходятся и расходятся. Несмотря на крутой поворот на 180 градусов, конструкция с изогнутой оправкой гарантирует, что поток остается плавным и эффективным, с гораздо меньшими ограничениями, чем если бы вы получили два отдельных колена под углом 90 градусов, сваренных вместе. Цельный U-образный изгиб также исключает сварные соединения, уменьшая потенциальные точки утечек и упрощая изготовление.
Металлическая изогнутая труба U-образной формы обеспечивает плавный и прочный путь для выхлопных газов или жидкостей, позволяя полностью изменить направление на 180 градусов (полный разворот). Форма «U» получила свое название от конфигурации изгиба: две прямые секции одинаковой длины, соединенные плавной кривой на 180 градусов, напоминающей заглавную букву U. Когда газы или жидкости входят в один конец трубы, они проходят через прямую часть трубы, плавно обтекают изгиб оправки на 180 градусов и выходят через другую прямую секцию - теперь движущуюся в противоположном направлении и параллельно впускному отверстию. Симметричная конструкция означает, что впускное и выпускное отверстия идеально выровнены на одной оси, а расстояние между центрами равно удвоенному радиусу изгиба. Конструкция, изогнутая на оправке, гарантирует, что внутренний диаметр трубы остается постоянным на протяжении всего изгиба, а не сжимается или сужается, как в более дешевых трубах, согнутых под прессом. Постоянный диаметр имеет решающее значение, поскольку любое ограничение или сужение создает противодавление, которое снижает эффективность потока и производительность. Поддерживая плавный, неограниченный путь потока, U-образная труба, изогнутая на оправке, позволяет газам или жидкостям течь свободно с минимальной турбулентностью и потерей давления. Металлический материал (нержавеющая сталь, алюминизированная сталь или мягкая сталь) обеспечивает прочность и термостойкость, необходимые для удержания горячих выхлопных газов, а также устойчивость к коррозии, вызываемой влагой, дорожной солью и факторами окружающей среды. U-образные трубы являются одними из самых универсальных компонентов выхлопной системы, поскольку они обеспечивают полное изменение направления в компактном пространстве. Они используются во всем: от петлевых выхлопных систем и конфигураций глушителей до трубопроводов промежуточного охладителя, теплообменников, турбосистем и индивидуальных производственных проектов. Ножки равной длины симметричной U-образной формы обеспечивают сбалансированный поток и облегчают выравнивание и подключение к другим компонентам системы. U-образные изгибы также часто используются в качестве отправной точки для изготовления выхлопной системы по индивидуальному заказу: вы можете обрезать одну ножку короче, чтобы создать J-образный изгиб, или отрезать обе ножки до определенной длины для вашего конкретного применения.
О: Основное отличие – длина ног и симметрия. U-образный изгиб (также называемый изгибом на 180 градусов с равными участками) имеет два прямых участка примерно одинаковой длины по обе стороны от изгиба на 180 градусов, образуя симметричную U-образную форму. Входное и выходное отверстия идеально параллельны и выровнены по одной оси, с расстоянием между центрами, равным удвоенному радиусу изгиба. U-образные изгибы используются, когда вам необходимо полное разворот потока на 180 градусов со сбалансированными, симметричными соединениями с обеих сторон. J-образный изгиб имеет одну значительно более длинную ногу и одну более короткую, что создает асимметричную форму буквы «J» (например, букву J). Это смещение означает, что впускное и выпускное отверстия находятся в разных положениях — одно выступает дальше другого. J-образные изгибы более универсальны для прокладки выхлопных газов, поскольку смещение позволяет одновременно менять направление и положение. Они обычно используются, когда вам нужно направить выхлопные газы вокруг препятствий или создать зазор для других компонентов. На практике U-образные изгибы часто более универсальны, чем кажется на первый взгляд, потому что вы можете обрезать одну ногу короче, чтобы создать J-образный изгиб, или обрезать обе ноги до определенной длины. Таким образом, U-образный изгиб может выполнять двойную функцию: использовать его как есть для симметричных приложений или модифицировать его для конфигураций J-образного изгиба. Мы предлагаем оба стиля, а также можем создать индивидуальные конфигурации с любой комбинацией длины ног, которая вам нужна.
О: Радиус изгиба — обычно определяемый как радиус центральной линии (CLR) или кратный диаметру (например, 1,5D) — влияет как на физическое пространство, занимаемое U-образным изгибом, так и на характеристики потока. Большие радиусы изгиба (например, от 1,5D до 2D) обеспечивают более плавный поток с меньшей турбулентностью и противодавлением, что улучшает производительность. Однако они занимают больше места и создают большее расстояние между центрами. Более узкие радиусы изгиба (например, от 1D до 1,2D) более компактны и подходят для более ограниченного пространства, но создают большую турбулентность и ограничение потока. Для большинства высокопроизводительных выхлопных систем радиус осевой линии 1,5D является стандартным балансом между эффективностью потока и компактностью. В гоночных приложениях, где позволяет пространство, больший радиус может обеспечить незначительное улучшение потока. Для тесных моторных отсеков или компактных установок вам может потребоваться более узкий радиус. Чтобы сделать выбор, сначала измерьте доступное пространство, куда должен поместиться U-образный изгиб, и рассчитайте необходимое расстояние между центрами (которое составляет 2 × CLR для U-образного изгиба на 180 градусов). Затем выберите наибольший радиус, который поместится в этом пространстве, чтобы максимизировать производительность потока. Также учтите, что более крутые изгибы труднее изготовить без складок и смятия, поэтому качество становится еще более важным при малых радиусах. В наших стандартных U-образных изгибах используется CLR 1,5D, но мы можем изготовить нестандартные радиусы от 0,75D до 5D+ в соответствии с вашими требованиями.
